Ortung von erdverlegten Kabeln & Leitungen

Störungen an erdverlegten Kabeln ausfindig zu machen führt ohne präzise Ortungsmessgeräte zu unnötigen Kosten und Baustellen. Die Kabelortung bildet die Ausgangsbasis, um Kabelstörungen zu beheben. Hier kommt es darauf an schnell, zuverlässig und genau das verlegte Kabel zu orten, um zeitnah mit der Fehlerprüfung sowie anschließende Fehlerbehebung fortzufahren.

Konzept der Kabelortung

Während früher umfangreiche Erdbewegungen nötig waren, um verlegte Kabel bzw. Leitungen im Erdreich zu lokalisieren, wird heute auf modernste Technik zurückgegriffen. Dabei ist die Beschaffenheit und der Verwendungszweck (bspw. für Wasser, Kabelfernsehen, Telefon etc.) sowie die Verlegetiefe der Kabel mittlerweile kein Problem mehr.

Das Verfahren der Kabelortung ist in den letzten Jahren weiter verfeinert und professionalisiert worden.
Bei den elektromagnetischen Verfahren wird ein künstlich erzeugtes Magnetfeld, welches die Leitung umgibt, genutzt. Bei der Ortung wird von einem Sender ein Signal über die zu untersuchende Leitung gesendet.
Fließt ein Wechselstrom durch eine metallische Leitung, entsteht ein elektromagnetisches
Wechselfeld, wobei sich dessen Feldlinien um die Leitung ausbreiten.
Dieses elektromagnetische Wechselfeld wird geortet und die Leitungen somit erkannt.

Unser Service (Auszug)

• Schnelle Reaktionszeiten
• Präzise und zuverlässige Kabelortung dank Leitungs-, und Kabelsuchgeräten
• fachgerechte Erdaushebung & Erdschließung
• Fehlerortung & Störungsbeseitigung

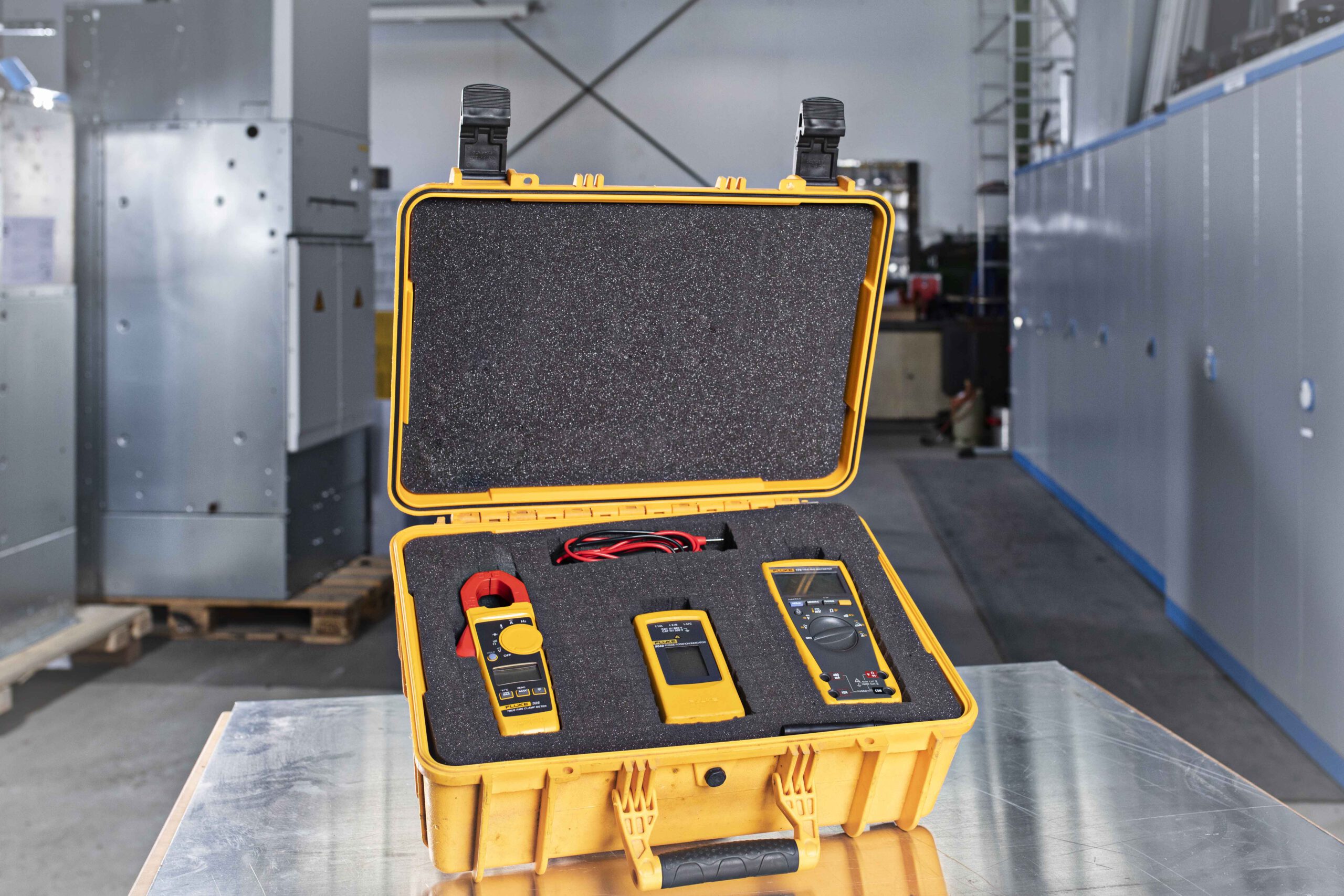

Erdungswiderstandsmessung mittels Erdungsprüfgeräten

Erdungsmessung in der Praxis

Völlig unabhängig davon wo eine Elektroinstallation durchgeführt wird (Privat/Gewerbe/Industrie), eine vorschriftsgemäße Erdung ist die Grundlage einer funktionierenden Elektroanlage und führt zu einem Potenzialausgleich. Ungeerdete elektrische Anlagen und Elektroinstallationen bergen erhebliche Risiken für Material, Mensch und Tier. Doch das alleine reicht noch nicht. Erst mit einer regelmäßigen Kontrolle der Funktionsfähigkeit lässt sich ein sicherer Betrieb der Elektroinstallation gewährleisten.

Verschiedene Messverfahren haben sich hierbei bewährt:

• Strom/Spannungsmessung
• Spannungsvergleichsmessung
• Brückenmethode
• Schleifwiderstandsmessung

Unser Service (Auszug)

• Fachmännische Installation von Elektroanlagen
• Kabelprüfung und Fehlerbehebung
• regelmäßige Wartung- & Serviceintervalle
• Prüfberichte

Kabelauslese an spannungsfreien & spannungsführenden Kabeln

In Bauprojekten werden Elektrotechniker u.a. mit der Situation konfrontiert, dass mehrere Kabel vorhanden sind. Die Identifikation der richtigen Kabel ist für die weiterführenden Montagetätigkeiten dann unablässig und sicherheitsrelevant. Hier kommen modernste Messgeräte zum Einsatz, die der Elektrofachkraft helfen nicht nur sein Leben zu schützen, sondern auch die Anlagen der Kunden vor Ausfällen zu bewahren.

Kabelauslese im Detail

Im Rahmen der Kabelfehlerortung ist die Kabelauslese der wahrscheinlich sicherheitsrelevanteste und heikelste Prozessschritt. Die präzise Identifikation des relevanten Kabels aus einen vorhandenen, meist noch aktiven Kabelbündel ist unabdingbar. Hochmoderne Messinstrumente unterstützen die Elektrofachkräfte bei Ihrer Arbeit. Dabei bedient man sich eines Kondensators der aufgeladen und danach über das zu identifizierende Kabel entladen wird. Zuvor ist jedoch eine eigene Kalibrierung des Messinstruments nötig, in derem Zuge auch das auszulesende Kabel analysiert wird und mögliche Interferenzen aufgezeigt werden. Das Messgerät wird in den Stromfluss eingeschlossen (mittels Flexkoppler) und gibt dann die Flussrichtung sowie Amplitude aus. Im Ergebnis lässt sich die kalibrierte Stromdifferenz exakt bestimmen.

Unser Service (Auszug)

• Kabelauslese an spannungsführenden und spannungsfreien Kabeln aller Art
• Durchführung fachgerechter Montage/Installationsarbeiten
• Einsatz von modernsten Kabelauslesegeräten

Prüfung elektrischer Niederspannungsinstallationen

Gemäß DGUV Vorschrift 3 sind ortsfeste Elektroanlagen & Betriebsmittel regelmäßig von ihrem Betreiber zu prüfen. Diese Pflicht dient auch dem Erhalt des Versicherungsschutzes. Ausgebildete Elektrofachkräfte unterstützen die Betreiber an dieser Stelle durch regelmäßige Wiederholungsprüfungen und helfen dadurch präventiv Mensch & Material zu schützen.

Niederspannungsprüfung

• Kabeldiagnose und Isolationsmessung an Kabel <1kV
• Netzanalyse mit Auswertung
• Widerstandsmessung an Leistungsschaltern
• Messung der Kondensatoren einer Kompensationsanlage
• Erdungsmessung mit Fotodokumentation nach DIN VDE 0100-540
• Messung nach DGUV Vorschrift 3 ortsveränderliche Betriebsmittel nach DIN VDE 0701/702, sowie ortsfeste Betriebsmittel

Unser Service (Auszug)

• Durchgangs- & Widerstandsmessungen
• Ersatz-Ableitstromprüfung
• Differential-Ableitstromprüfung
• Sicherheitskleinspannungs-(SELV-)Versorgung
• Schleifimpedanzmessung
• FI/RCD Prüfung
• Erdungsmessung
• Isolationsmessung

Prüfung von Mittelspannungskabeln

Der Abschluss der Tätigkeiten im Elektroanlagenbau ist die Prüfung der verlegten Mittelspannungskabel gemäß DIN Vorschrift (DIN VDE 0276-620). Auch hier bieten regelmäßig wiederkehrende Kabelprüfungen dem Anlagenbetreiber die Chance präventiv sein Instandhaltungsbudget optimal zu planen und einzusetzen.

Mittelspannungsprüfung

• VLF-Kabelprüfung nach VDE 0276-620 621 bis 60 kV
• Mantelprüfung und Mantelfehlerortung an Mittelspannungskabeln
• Prüfung der kapazitiven Schnittstellen an gasisolierten Mittelspannungsschaltanlagen

Einer der Hauptursachen von Kabelfehlern lässt sich auf die Beschädigung des Kabelmantels zurückführen. Die VLF Methode (very low frequency) ist hier eine geeignete Methode die Funktionsfähigkeit von Mittelspannungsnetzen zu überprüfen. Hier wird das zu prüfende Kabel mit einer Wechselspannung von 0,01 bis 0,1 Hz beaufschlagt und muss die komplette Prüfzeit (i.d.R. 15-60 Minuten) ohne Durchschlag bestehen. Die geringe Belastung schont das Kabel im Vergleich zu früheren DC-Methode. Eine umfassende Analyse des Alterungszustands des Kabels lässt sich aber durch die VLF-Methode nicht ersetzen. Hier sind weitere Kabeldiagnosen notwendig.

Unser Service (Auszug)

• Vollwertige Wechselspannungsprüfung nach DIN VDE, EN, IEEE
• Isolationsmessung
• Mantelprüfung und Mantelfehlernachortung nach IEC 60229
• Protokollierung und Dokumentation
• Isolationsmessungen

Stehwechselspannungsprüfung an Hoch- und Mittelspannungsschaltanlagen

Die Hochspannungsprüfung wird bei Geräten der Schutzklasse I und II (mit PE Schutzleiter) durchgeführt.

Hochspannungsprüfung

•     Stehwechselspannungsprüfung an Mittelspannungs-Schaltanlagen bis 75kV

Stehwechselspannungsprüfung

• Die Sammelschienenprüfung mit 50 Hz ist auch heute noch die effektivste Prüfmethode, wenn es
  um die Prüfung von Transformatoren und Schaltanlagen geht.


Unser Service (Auszug)

• 50Hz AC Prüfung (erweiterbar um DC Prüfung)
• Prüfung von Schaltanlagen zur Vorbeugung von Schäden
• Prüfung von Schaltanlagenkomponenten / Bauteilprüfung
• Protokollierung & Dokumentation
